Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Naam: | Hoogdrukregulerend afsnijbalk | Het type van kleplichaam: | met een breedte van niet meer dan 50 mm |
---|---|---|---|
Werktemperatuur: | -45°C tot 575°C | Nominale druk: | PN10, PN22, PN32/ANSI klasse 900,1500,2500 |
Gebruik: | aanpassing, schakelaar | Materiaal van de klep: | 40#,304、316、 316L of speciaal |
Lagers en buizen: | 304、 316 | Behandeling: | Voor de vervaardiging van elektrische apparaten |
Hoog licht: | pn22 regelaarbalk,met een vermogen van niet meer dan 50 W |
van roestvrij staal, met een hoogdrukregulerend afsluitingssysteem

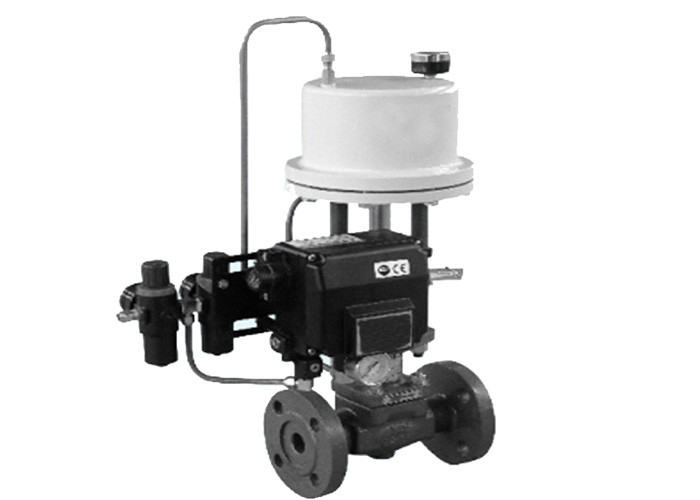

HT7400 Hoogdrukregulerend afsluitingssysteem van roestvrij staal
Regulerend mechanisme voor het reguleren van het afschortbalklep:
Het regelmechanisme in de klep zorgt voor een fijne controle van de doorstroming. Dit is belangrijk in processen waarbij een precieze regulering van de vloeistofstroom vereist is.
Regulerende afsluitbalk afsluitfunctie:
De term "cut-off" impliceert dat de klep de vloeistofstroom volledig kan stoppen wanneer deze volledig gesloten is.
Regulerende toepassingen van afsluitbalk:
Hoogdrukregulerende kogelkleppen worden gebruikt in verschillende industrieën, zoals olie en gas, petrochemie, elektriciteitsopwekking en chemische verwerking.Deze zijn geschikt voor toepassingen waarbij precieze besturing en hoge druk mogelijkheden essentieel zijn..
Kenmerken van de kogelklep
1Het adopteert gesmeed klep lichaam, dat een goede temperatuur weerstand en drukweerstand heeft.
2Het medium is rechtdoor, het stroompad is eenvoudig en het kan zich beter aanpassen aan viskeuze hogedrukmedia.
3De hoge druk regulerende kogelklep gebruikt de gepatenteerde technologie van VALCAM en een speciale klepstoelversperring om de nauwkeurigheid van de klepregulatie te verbeteren.
4. De hogedrukregulerende kogelklep heeft een excentrieke klepkern, die grote koppelingen kan overwinnen.die slijtage vermindert.
5De klepkern en de klepstoel gebruiken geavanceerde verwerkingstechnologie en hebben een goede slijtvastheid en corrosiebestendigheid.
6De pneumatische actuator is gemaakt van gegoten aluminiumlegering, die klein is, sterk, nauwkeurig en licht is.de rijmethode heeft een versnellings- en rekstructuur, met grote uitgangskracht en kleine hysteresis.
7Het oppervlak van de actuator is bekleed met een epoxycoating, die anti-corrosie eigenschappen heeft tegen de buitenwereld.
Hoogdrukregulerende kogelklep
Naam van de klep | Hoogdrukregulerende (schakelende) kogelklep | |||||||||||
Model | HT7400 | |||||||||||
Typ van de klepkarosserie | met een breedte van niet meer dan 50 mm | |||||||||||
Vorm van de klepkern | Deelbolvormig type (aanpassing); O-vormige bal (schakelaar) | |||||||||||
Nominale diameter (mm) |
25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
Stroomcoëfficiënt |
Verstelbaar type | Cv | 12 | 20 | 30 | 50 | 75 | 115 | 190 | 290 | 470 | 735 |
Kv | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | ||
type schakelaar | Cv | 30 | 45 | 75 | 115 | 190 | 290 | 470 | 735 | 1170 | 1900 | |
Kv | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | ||
Verkeerskenmerken |
Type aanpassing: gelijk percentage, rechte lijn; Type schakelaar: snelle opening |
|||||||||||
Verstelbare verhouding | Gelijk percentage: 100; snelle opening: 200 | |||||||||||
Toegestane drukverschil | Het toelaatbare drukverschil hangt af van de actuatorconfiguratie enz. Bij bestelling moet het werkdrukverschil worden vermeld en de configuratie worden bepaald.Het maximaal toelaatbare drukverschil mag niet groter zijn dan de nominale druk. | |||||||||||
Nominale druk (MPa/LB) | PN10, PN22, PN32/ANSI klasse 900,1500,2500 | |||||||||||
Toegestane lekkage van de klepstoel | ANSI klasse IV;ANSI klasse V;ANSI klasse VI | |||||||||||
Verbindingsmethode | Flanktype (FM, RJ-type): ANSI klasse 900, 1500, 2500 volgens ANSIB16.5-1981 of volgens JB/T79-94, HG20592-97 standaard koppelingen (BW) | |||||||||||
Voorstel voor een vergunning voor het gebruik van de bovenste klep | Standaardtype; mediumtemperatuurtype; hoge temperatuurtype | |||||||||||
Füllstof |
Middel- en hoogtemperatuurtype: flexibel grafiet; Normale temperatuur of laag wrijvingstype: PTFE koolstofvezel, PTFE asbest |
|||||||||||
Werktemperatuur | -45°C tot 575°C | |||||||||||
Kleur van de oppervlaktecoating | Zilveren grijs (epoxyarzine); maar wanneer de klep van roestvrij staal is gemaakt, is de klep niet bekleed |
