100-500 m/min Dubbele lange vormgevende kraftpapierproductielijn Multi-cilinder

Dubbele langvormende multi-cilinder productielijn, kraftpapierproductielijn

Toepassing:

hoofdzakelijk gebruikt voor de vervaardiging van kraftpapier, gegolfd papier, voeringspapier, kartonpapier, enz.,

Technologie van de apparatuur:

Luchtkussenspeler --- dubbele draad (toplaag en basisdraad) --- 750/φ800 schuivingsvoorafdruk --- φ1320 dubbele gefilterde jumbo-rolpers --- φ1320 dubbele gefilterde jumbo-rolpers --- voordroog:20 sets droger van Φ1800 mm (opstelling 6+8+8)--- afmetingsmachine φ800/φ800---achter droog gedeelte: 6 sets Φ1800mm droogmachines (6) --- dubbel rollen harde kalander---B/M (voorziene positie) --- horizontale rollen type trommel rollen machine.

• Belangrijkste technische parameters
• 1.1technische parameters

Papierproduct: Kraftpapier, Test Liner board

Basisgewicht: 110-150 g/m2

Berekend basisgewicht: 112 g/m2

Breedte van de afwerking: 3600 mm

Breedte van de spoel: 3350 mm

Draadbreedte: 3800 mm

Versnelling van het spuitstuk: 3650 mm

Werksnelheid: 300 m/min.

Ontwerpsnelheid: 350 m/min.

Krabbelsnelheid: 25 m/min.

Nominale capaciteit: 68 t/d (112 g/m, 150 m/min, 3300 mm, 100% efficiëntie)

Afmeting: 4350 mm

Type aandrijving: sectiedrijving van de wisselfrequentieomzetter

Inrichting: eenlaagse lay-out, rechterhandmachine (standend bij de spoelmachine en gericht op de machinerichting, aandrijfszijde aan de rechterkant)

1.2 technologische toestand 1.2.1 Pulp ratio

Bovenlaag: pulp in %

Basislaag: pulp in %

1.2.2 gewicht van het papier en consistentie van de pulp

Toplaag: 40 ∼ 60 g/m2 massa consistentie:00,3 ‰ 0,6%

basislaag: 70 ≈ 90 g/m2 massa consistentie:00,5% ∼1,0%

1.2.3 parameters van de papiertechnologie

Drogheid in pers: ≥22%

Droogheid in de droger: ≥44%

Droogheid in de maatmachine: 92%

Droogte buiten de maatmachine: 65~70%

Groottelijmhoeveelheid: 2,5 tot 3 g/m²(elk oppervlak), lijmhoudendheid: 8~12%

Droogheid van het afgewerkte papier: 92%

Horizontaal krimppercentage (gemiddeld): ≤ 4%

Horizontale vochttekort: ≤±7,5%

Horizontaal grammage tekort: ≤±1,0%

Droogheid bij elke hercombinatie van een laag papier: ≥12%

1.3 spanning van de bekleding van draad en vilt

Draadvorming 8kN/m 7kN/m

Gevoeld 5kN/m 4kN/m

droge draad 5kN/m 3kN/m

1.4 voorschriften voor water, elektriciteit, stoom en perslucht 1.4.1 zoet water en geklaard water

Vereiste: puur, kleurloos, met zand verwijderd.

Druk: 3 MPa,0.4MPa twee soorten

PH-klep: 6-8

1.4.2 stroomvoorziening

Motorspanning: 380/220±5%

Stelselspanning: 24V

Frequentie: 50 Hz±1%

1.4.3

Stoomdruk:Max. werkdruk van de droger: 0,5 MPa

1.4.4 hydraulisch systeem

Nominale druk: 16Mpa

Inrichtingswerkdruk: 14Mpa

Filterolie nauwkeurigheid: 20 μm

Temperatuur van de olie: ≤ 30°C

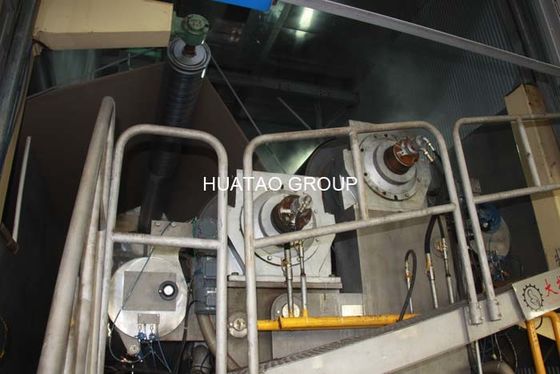

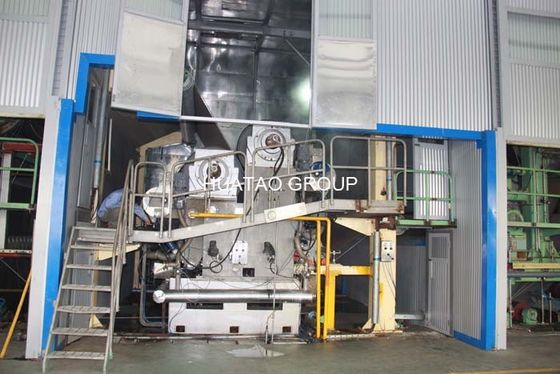

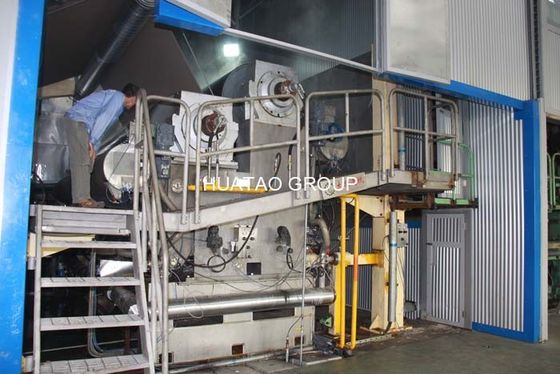

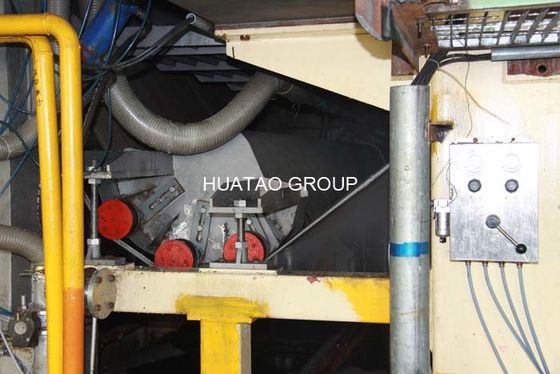

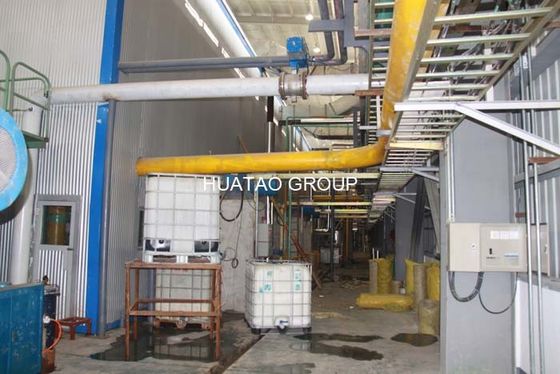

Foto's:
