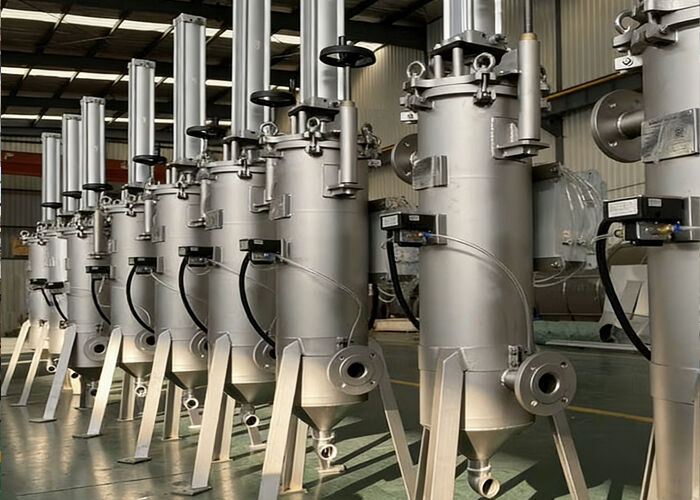

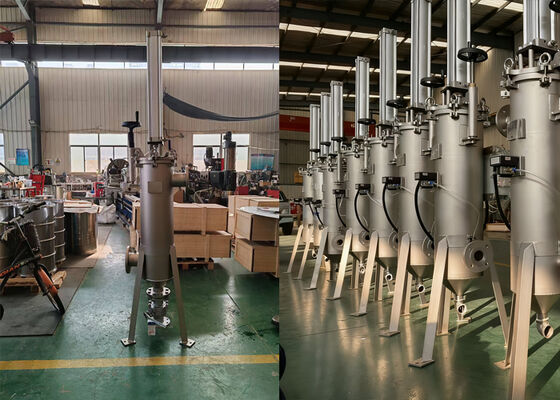

Pneumatisch schrapen Autoi Zelfreinigende filterbehuizing



Het pneumatische schraapautomaat zelfreinigende filter is een hoogrendementsfiltratieapparaat dat automatisch deeltjesverontreinigingen van het binnenoppervlak van het filterelement verwijdert via een mechanisch schraapmechanisme, waardoor continue online filtratie mogelijk is. Dit filter is primair ontworpen voor toepassingen met hoge viscositeit, kan viscositeiten tot 800.000 mPa ·s aan en biedt een filtratieprecisiebereik van 50 tot 1500 micron. Het voert
precieze filtratie uit door verontreinigingen snel van het oppervlak van het filterelement weg te schrapen, waardoor efficiënt een groter volume aan verontreinigingen wordt verwijderd; het is bij uitstek geschikt voor het filteren van zowel water als een breed scala aan viskeuze vloeistoffen.



[Filtratiemodus ]

Vloeistof komt binnen via de inlaat. Een veerkrachtige, schijfvormige schraper drukt stevig tegen het binnenoppervlak van het filterelement, rustend aan het boveneinde. De vloeistof passeert de schraper en stroomt naar buiten vanaf het binnenoppervlak van het filterelement; verontreinigingen worden op dit binnenoppervlak opgevangen, terwijl de gefilterde vloeistof via de uitlaat naar buiten stroomt. Na verloop van tijd hopen verontreinigingen zich geleidelijk op en stijgt de drukverschil; bijgevolg wordt het filterelement gereinigd wanneer een vooraf ingestelde drukverschil drempel wordt bereikt of op geplande intervallen.



[Reinigingsmodus ]

Een pneumatische cilinder drijft de schraper aan in een heen en weer gaande verticale beweging om het filterelement te reinigen. Tijdens de neerwaartse slag worden verontreinigingen door de schraper naar de bodem van de filterbehuizing geduwd, waar hoogdichte verontreinigingen zich afzetten in de vuilopvangkamer. Tijdens de opwaartse slag worden resterende verontreinigingen weggeschraapt en naar de bovenkant van het filterelement geduwd; deze verontreinigingen worden vervolgens weggespoeld door de stromende vloeistof, passeren terug door de schraper, keren terug naar het binnenoppervlak van het filterelement en worden vervolgens weggeschraapt tijdens de volgende neerwaartse slag. Elke reinigingscyclus bestaat uit meerdere slagen; zodra het oppervlak van het filterelement is gereinigd, is de filtratiecapaciteit hersteld. Filtratie gaat ononderbroken door tijdens het reinigingsproces.



[Afvoer modus ]

Na meerdere reinigingscycli, zodra verontreinigingen zich tot een bepaald volume hebben opgehoopt, wordt het afvoer ventiel periodiek geopend om de afvalvloeistof met een hoge concentratie aan verontreinigingen uit te stoten; indien nodig kunnen deze verontreinigingen ook worden teruggewonnen.



Filtermodel	Filter binnendiameter.	Filterhoogte	Dikte	Filtratieprecisie
HT-D219	250mm	1000mm	3mm	20micron
HT-D273	300mm	1450mm	4mm
HT-D450	500mm	1750mm	6mm



1)Hoge precisie sleufopening: Min. Sleuf 20 micron.
2)Hoge mate van automatisering: Die continu online kan werken, geen frequente handmatige reiniging.
3)Roestvrijstalen structuur: Corrosie- en roestpreventie.
4)Geen wegwerpbare verbruiksartikelen: Bespaar filtermedia kosten en milieu kosten.
