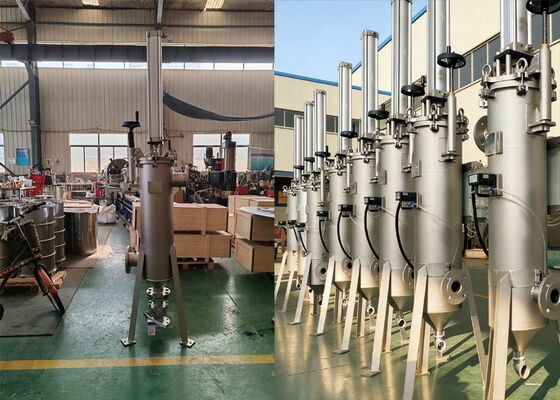

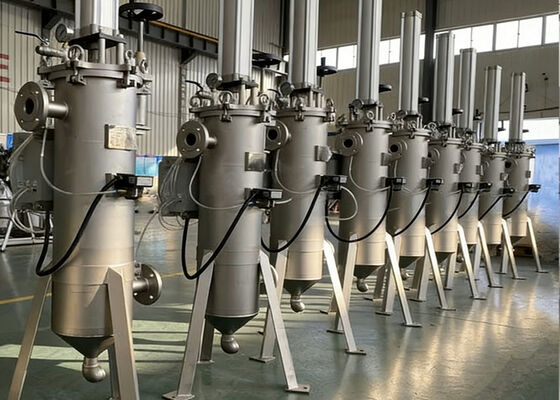

Automatisch pneumatisch schrapertype zelfreinigend filter voor de chemische industrie



Het pneumatische schraper zelfreinigende filter is een hoog-efficiënte filtereenheid. Het maakt gebruik van een mechanische schraapstructuur om automatisch deeltjesverontreinigingen van de binnenwand van de filtercartridge te verwijderen en maakt ononderbroken online filtratie mogelijk. Ontwikkeld voornamelijk voor werkomstandigheden met hoge viscositeit, kan het vloeistofviscositeiten tot 800.000 mPa·s verwerken, met een filtratienauwkeurigheid variërend van 50 tot 1500 micron. Het apparaat filtert vloeistoffen nauwkeurig door snel vuil van het cartridgeoppervlak te schrapen om efficiënt grote hoeveelheden onzuiverheden te verwijderen, waardoor het perfect is voor water- en diverse viskeuze vloeistoffiltratie.



[Filtratiemodus ]

Vloeistof komt binnen via de inlaat. Een veerkrachtige, schijfvormige schraper drukt stevig tegen het binnenoppervlak van het filterelement, rustend aan het boveneinde. De vloeistof passeert de schraper en stroomt naar buiten vanaf het binnenoppervlak van het filterelement; onzuiverheden worden op dit binnenoppervlak gevangen, terwijl de gefilterde vloeistof via de uitlaat naar buiten stroomt. Na verloop van tijd hopen onzuiverheden zich geleidelijk op en stijgt de drukverschil; bijgevolg wordt het filterelement gereinigd ofwel bij het bereiken van een vooraf ingestelde drukverschil drempelwaarde of op geplande intervallen.



[Reinigingsmodus ]

Een pneumatische cilinder drijft de schraper aan in een heen en weer gaande verticale beweging om het filterelement te reinigen. Tijdens de neerwaartse slag worden onzuiverheden door de schraper naar de bodem van de filterbehuizing geduwd, waar onzuiverheden met hoge dichtheid zich in de vuilopvangruimte afzetten. Tijdens de opwaartse slag worden resterende onzuiverheden weggeschraapt en naar de bovenkant van het filterelement geduwd; deze onzuiverheden worden vervolgens weggespoeld door de stromende vloeistof, passeren terug door de schraper, keren terug naar het binnenoppervlak van het filterelement en worden vervolgens tijdens de volgende neerwaartse slag weggeschraapt. Elke reinigingscyclus bestaat uit meerdere slagen; zodra het oppervlak van het filterelement is gereinigd, is de filtratiecapaciteit hersteld. Filtratie gaat ononderbroken door tijdens het reinigingsproces.



[Afvoer Modus ]

Na meerdere reinigingscycli, zodra onzuiverheden zich tot een bepaald volume hebben opgehoopt, wordt het afvoerklep periodiek geopend om de afvalvloeistof met een hoge concentratie onzuiverheden uit te stoten; indien nodig kunnen deze onzuiverheden ook worden teruggewonnen.



Filter Model	Filter Binnendiameter.	Filter Hoogte	Dikte	Filtratie Precisie
HT-D219	250mm	1000mm	3mm	20micron
HT-D273	300mm	1450mm	4mm
HT-D450	500mm	1750mm	6mm



1)Hoge precisie sleufopening: Min. Sleuf 20 micron.
2)Hoge mate van automatisering: Die continu online kan werken, geen frequente handmatige reiniging.
3)Roestvrijstalen structuur: Corrosie- en roestpreventie.
4)Geen wegwerpbare verbruiksartikelen: Bespaar kosten voor filtermedia en milieukosten.
