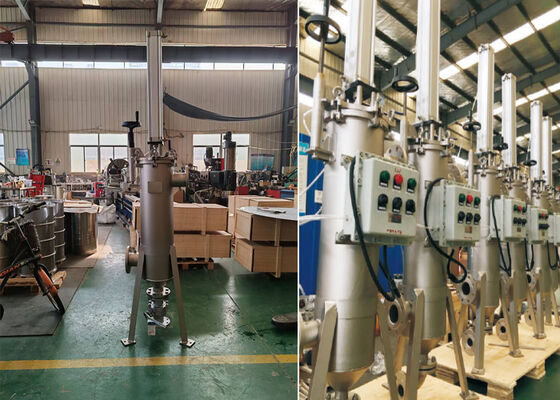

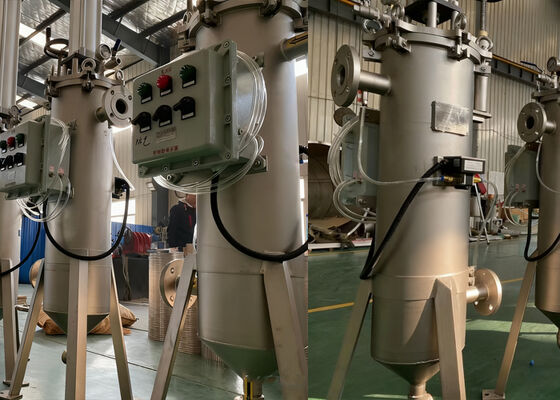

Industrieel automatisch zelfreinigend schraperfilter voor petrochemie



Dit luchtgestuurde schraper-type zelfreinigende filter behoort tot hoogwaardige filterapparatuur. Het gebruikt mechanische schraaponderdelen om deeltjesverontreinigingen automatisch van het binnenoppervlak van het filterelement te verwijderen en zorgt voor continue online filtering. Op maat gemaakt voor media met een hoge viscositeit, ondersteunt het een maximale viscositeit van 800.000 mPa·s en heeft het een filtratieprecisie van 50–1500 micron. Door verontreinigingen snel van het filteroppervlak te strippen, bereikt het nauwkeurige scheiding en een hoge vuilopnamecapaciteit, geschikt voor het zuiveren van water en allerlei dikke vloeistoffen.



[Filtratiemodus ]

Vloeistof komt binnen via de inlaat. Een veerkrachtige, schijfvormige schraper drukt stevig tegen het binnenoppervlak van het filterelement en rust aan het boveneinde. De vloeistof passeert de schraper en stroomt naar buiten vanaf het binnenoppervlak van het filterelement; onzuiverheden worden op dit binnenoppervlak gevangen, terwijl de gefilterde vloeistof via de uitlaat naar buiten stroomt. Na verloop van tijd hopen onzuiverheden zich geleidelijk op en stijgt de drukverschil; bijgevolg wordt het filterelement gereinigd, hetzij bij het bereiken van een vooraf ingestelde drukverschil drempel, hetzij met geplande intervallen.



[Reinigingsmodus ]

Een pneumatische cilinder drijft de schraper aan in een heen en weer gaande verticale beweging om het filterelement te reinigen. Tijdens de neerwaartse slag worden onzuiverheden door de schraper naar de bodem van de filterbehuizing geduwd, waar onzuiverheden met hoge dichtheid zich in de vuilopvangruimte afzetten. Tijdens de opwaartse slag worden resterende onzuiverheden weggeschraapt en naar de bovenkant van het filterelement geduwd; deze onzuiverheden worden vervolgens weggespoeld door de stromende vloeistof, passeren terug door de schraper, keren terug naar het binnenoppervlak van het filterelement en worden vervolgens tijdens de volgende neerwaartse slag weggeschraapt. Elke reinigingscyclus bestaat uit meerdere slagen; zodra het oppervlak van het filterelement is gereinigd, is de filtratiecapaciteit hersteld. De filtering gaat ononderbroken door tijdens het reinigingsproces.



[Afvoer modus ]

Na meerdere reinigingscycli, zodra de onzuiverheden zich tot een bepaald volume hebben opgehoopt, wordt het afvoer ventiel periodiek geopend om de afvalvloeistof met een hoge concentratie aan onzuiverheden uit te stoten; indien nodig kunnen deze onzuiverheden ook worden teruggewonnen.



Filtermodel	Filter binnendiameter.	Filterhoogte	Dikte	Filtratieprecisie
HT-D219	250mm	1000mm	3mm	20micron
HT-D273	300mm	1450mm	4mm
HT-D450	500mm	1750mm	6mm



1)Hoge precisie sleufopening: Min. Sleuf 20 micron.
2)Hoge mate van automatisering: Die continu online kan werken, geen frequente handmatige reiniging.
3)Roestvrijstalen constructie: Corrosie- en roestpreventie.
4)Geen wegwerpbare verbruiksartikelen: Bespaar kosten voor filtermedia en milieu.
