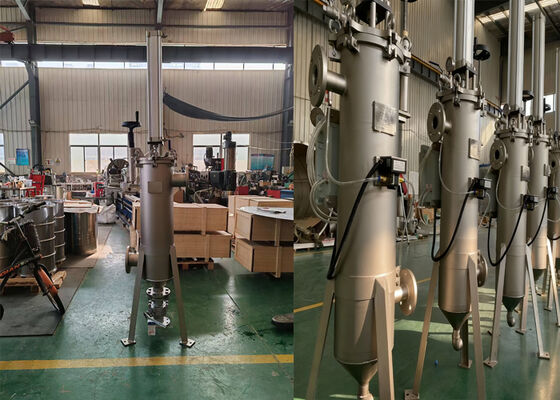

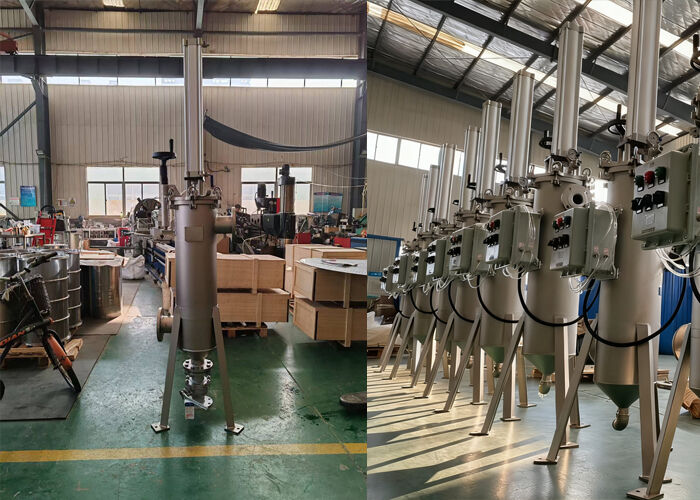

Volledig geautomatiseerd pneumatisch schrapend zelfreinigend filter



Pneumatische schraper zelfreinigende filters zijn hoog-efficiënte vloeistofscheidingsapparaten. Met een mechanisch schraapsysteem kunnen ze automatisch vaste onzuiverheden aan de binnenkant van het filterelement wegvegen en continu online filteren. Geoptimaliseerd voor toepassingen met hoge viscositeit, verdraagt de apparatuur een viscositeit tot 800.000 mPa·s en dekt een filtratiefijnheid van 50 tot 1500 micron. Het realiseert nauwkeurige filtratie door snel oppervlakteschrapen, vangt effectief grote hoeveelheden verontreinigingen op en is breed toepasbaar voor water en diverse viskeuze vloeistofbehandelingen.



[Filtratiemodus ]

Vloeistof komt binnen via de inlaat. Een veerkrachtige, schijfvormige schraper drukt stevig tegen het binnenoppervlak van het filterelement, rustend aan het boveneinde. De vloeistof passeert de schraper en stroomt naar buiten vanaf het binnenoppervlak van het filterelement; onzuiverheden worden op dit binnenoppervlak gevangen, terwijl de gefilterde vloeistof via de uitlaat naar buiten stroomt. Na verloop van tijd hopen onzuiverheden zich geleidelijk op en stijgt de drukverschil; bijgevolg wordt het filterelement gereinigd, hetzij bij het bereiken van een vooraf ingestelde drukverschil drempelwaarde, hetzij op geplande intervallen.



[Reinigingsmodus ]

Een pneumatische cilinder drijft de schraper aan in een heen en weer gaande verticale beweging om het filterelement te reinigen. Tijdens de neerwaartse slag worden onzuiverheden door de schraper naar de bodem van de filterbehuizing geduwd, waar onzuiverheden met hoge dichtheid zich in de vuilopvangkamer afzetten. Tijdens de opwaartse slag worden resterende onzuiverheden weggeschraapt en naar de bovenkant van het filterelement geduwd; deze onzuiverheden worden vervolgens weggespoeld door de stromende vloeistof, passeren terug door de schraper, keren terug naar het binnenoppervlak van het filterelement en worden vervolgens tijdens de volgende neerwaartse slag weggeschraapt. Elke reinigingscyclus bestaat uit meerdere slagen; zodra het oppervlak van het filterelement is gereinigd, wordt de filtratiecapaciteit hersteld. De filtratie gaat ononderbroken door tijdens het reinigingsproces.



[Afvoer Modus ]

Na meerdere reinigingscycli, zodra de onzuiverheden zich tot een bepaald volume hebben opgehoopt, wordt het afvoer ventiel periodiek geopend om de afvalvloeistof met een hoge concentratie aan onzuiverheden uit te stoten; indien nodig kunnen deze onzuiverheden ook worden teruggewonnen.



Filter Model	Filter Binnendiameter	Filter Hoogte	Dikte	Filtratie Precisie
HT-D219	250mm	1000mm	3mm	20micron
HT-D273	300mm	1450mm	4mm
HT-D450	500mm	1750mm	6mm



1)Hoge precisie sleufopening: Min. Sleuf 20 micron.
2)Hoge mate van automatisering: Kan continu online werken, geen frequente handmatige reiniging.
3)Roestvrijstalen structuur: corrosie- en roestpreventie.
4)Geen wegwerpbare verbruiksartikelen: Bespaart kosten voor filtermedia en milieu.
