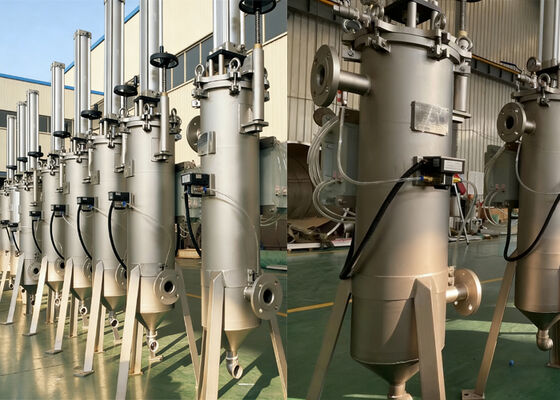

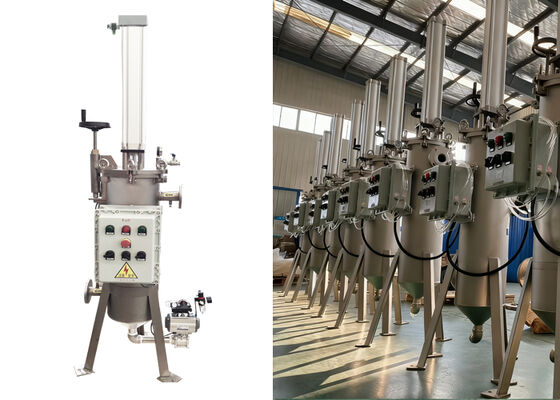

Automatisch zelfreinigend roestvrijstalen filter voor viskeuze producten



Het zelfreinigende filter met een pneumatische schraper is een filtereenheid met een hoog rendement.Het heeft een mechanische schraapstructuur om de verontreinigende deeltjes automatisch van de binnenkant van de filterpatroon te verwijderen en zorgt voor ononderbroken on-line filtratieHet is voornamelijk ontwikkeld voor hoge viscositeitswerkomstandigheden en kan een vloeistofviscositeit tot 800.000 mPa·s verwerken, met een filtratie nauwkeurigheid van 50 tot 1500 micron.Het apparaat filtert vloeistoffen nauwkeurig door snel vuil van het cartridgeoppervlak te schrapen om grote hoeveelheden onzuiverheden efficiënt te verwijderen, waardoor het perfect is voor het filteren van water en verschillende viskeuze vloeistoffen.



[ Filtratiemodus ]

De vloeistof komt via de inlaat binnen.Een veerbeladen, schijfvormige schraper drukt stevig tegen het binnenste oppervlak van het filterelement, dat aan het bovenste uiteinde rust.De vloeistof gaat door de schraper en stroomt naar buiten van het binnenste oppervlak van het filterelement;de onzuiverheden worden op dit binnenste oppervlak gevangen, terwijl de gefilterde vloeistof door de uitlaat ontsnapt.Naarmate de tijd verstrijkt,accumuleren de onzuiverheden zich geleidelijk en stijgt de druk;het filterelement wordt schoongemaakt wanneer een vooraf ingestelde drempel voor het verschil in druk wordt bereikt, of in geplande intervallen.



[ Reinigingsmodus ]

Een pneumatische cilinder drijft de schraper in een verticale beweging om het filterelement te reinigen.de onzuiverheden worden door de schraper naar de bodem van het filterhuis geduwd,waarbij onzuiverheden met een hoge dichtheid zich in de vuilverzamelkamer afzetten.Tijdens de opwaartse beweging worden de overgebleven onzuiverheden weggeschraapt en naar de bovenkant van het filterelement geduwd;Deze onzuiverheden worden dan weggespoeld door de stromende vloeistof,door de schraper gaan,terug naar het binnenste oppervlak van het filterelement en worden vervolgens weggeschraapt tijdens de volgende neerwaartse slag.Elke reinigingscyclus bestaat uit meerdere slagen;nadat het oppervlak van het filterelement is gereinigdDe filtercapaciteit wordt hersteld. De filtratie gaat ononderbroken door tijdens het reinigingsproces.



[ Afvoermodus ]

Na meerdere reinigingscycli,als de verontreinigingen zich tot een bepaald volume hebben opgehoopt,wordt de ontladingsklep periodiek geopend om de afvalvloeistof met een hoge concentratie verontreinigingen te verwijderen;indien nodigDeze onzuiverheden kunnen ook worden teruggevonden.



Filtermodel	Filter Inner Dia.	Filterhoogte	Dikte	Filtratieprecisie
HT-D219	250 mm	1000 mm	3 mm	20 micron
HT-D273	300 mm	1450 mm	4 mm
HT-D450	500 mm	1750 mm	6 mm



1) Hoogprecisie slotopening: Min. slot 20 micron.
2)Hoge automatiseringsgraad: kan continu on-line werken, zonder frequente handmatige reiniging.
3)Structuur van roestvrij staal:corrosie- en roestpreventie.
4)Geen wegwerpverbruik:bespaar kosten voor filtermedia en milieukosten.
