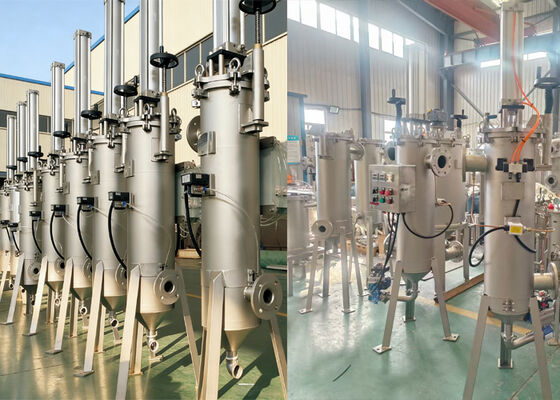

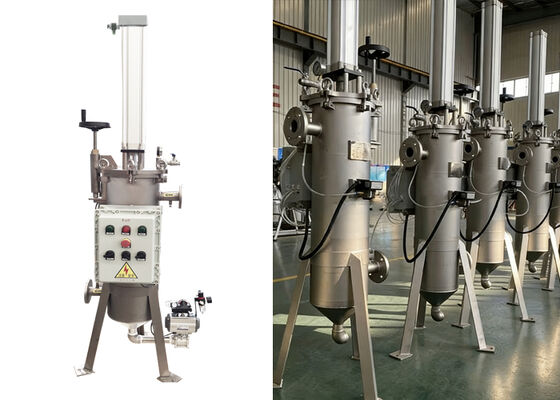

Automatisch pneumatisch schrapertype zelfreinigend filter voor de chemische industrie



Introductie Voor Automatisch Pneumatische Schraper Type Zelfreinigend Filter

Het pneumatische schraper zelfreinigende filter is een hoogwaardige industriële filtratieoplossing. Het maakt gebruik van een mechanisch schraapontwerp om automatisch vaste deeltjes van de binnenwand van de filtercartridge te verwijderen, waardoor continue online filtratie mogelijk is. Speciaal ontworpen voor de verwerking van media met een hoge viscositeit, kan het vloeistoffen met een viscositeit tot 800.000 mPa·s verwerken, en de filtratieprecisie varieert van 50 tot 1500 micron. Het bereikt nauwkeurige vloeistofzuivering door verontreinigingen snel van het filteroppervlak te schrapen, wat resulteert in een uitstekende verwijdering van onzuiverheden en perfect toepasbaar is op water en alle soorten viskeuze vloeistoffen.



[Filtratiemodus ]

Vloeistof komt binnen via de inlaat. Een veerkrachtige, schijfvormige schraper drukt stevig tegen het binnenoppervlak van het filterelement, rustend aan het boveneinde. De vloeistof passeert de schraper en stroomt naar buiten vanaf het binnenoppervlak van het filterelement; onzuiverheden worden op dit binnenoppervlak opgevangen, terwijl de gefilterde vloeistof via de uitlaat naar buiten stroomt. Na verloop van tijd hopen onzuiverheden zich geleidelijk op en stijgt de drukverschil; bijgevolg wordt het filterelement gereinigd wanneer een vooraf ingestelde drukverschil drempel wordt bereikt of op geplande intervallen.



[Reinigingsmodus ]

Een pneumatische cilinder drijft de schraper aan in een heen en weer gaande verticale beweging om het filterelement te reinigen. Tijdens de neerwaartse slag worden onzuiverheden door de schraper naar de bodem van de filterbehuizing geduwd, waar onzuiverheden met een hoge dichtheid zich in de vuilopvangruimte afzetten. Tijdens de opwaartse slag worden resterende onzuiverheden weggeschraapt en naar de bovenkant van het filterelement geduwd; deze onzuiverheden worden vervolgens weggespoeld door de stromende vloeistof, passeren terug door de schraper, keren terug naar het binnenoppervlak van het filterelement en worden vervolgens tijdens de volgende neerwaartse slag weggeschraapt. Elke reinigingscyclus bestaat uit meerdere slagen; zodra het oppervlak van het filterelement is gereinigd, wordt de filtratiecapaciteit hersteld. De filtratie gaat ononderbroken door tijdens het reinigingsproces.



[Afvoer Modus ]

Na meerdere reinigingscycli, zodra de onzuiverheden zich tot een bepaald volume hebben opgehoopt, wordt het afvoerklep periodiek geopend om de afvalvloeistof met een hoge concentratie onzuiverheden uit te stoten; indien nodig kunnen deze onzuiverheden ook worden teruggewonnen.



Filter Model	Filter Binnendiameter.	Filter Hoogte	Dikte	Filtratie Precisie
HT-D219	250mm	1000mm	3mm	20micron
HT-D273	300mm	1450mm	4mm
HT-D450	500mm	1750mm	6mm



1) Hoge precisie sleufopening: Min. Sleuf 20 micron.
2) Hoge mate van automatisering: Kan continu online werken, geen frequente handmatige reiniging.
3) Roestvrijstalen constructie: Corrosie- en roestpreventie.
4) Geen wegwerpbare verbruiksartikelen: Bespaart kosten voor filtermedia en milieukosten.
