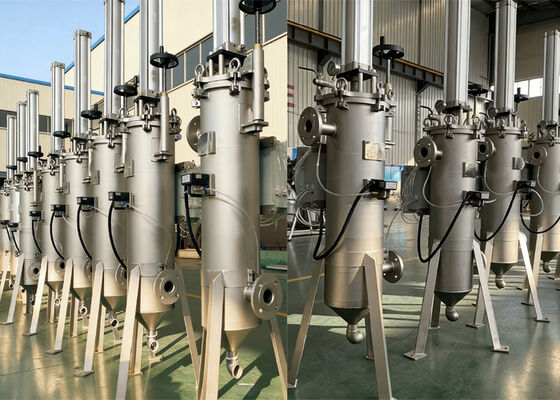

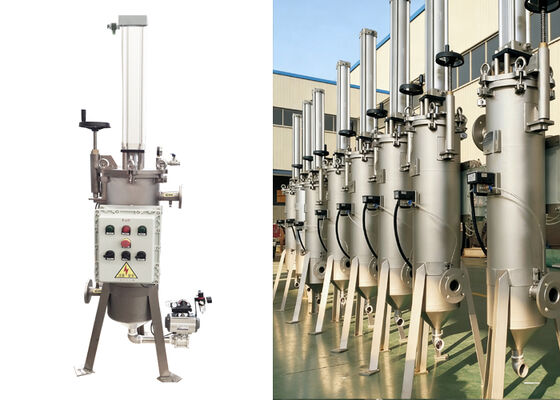

Industrieel automatisch zelfreinigend schraperfilter voor petrochemie



Het zelfreinigende filter met pneumatische schraper is een hoogwaardige industriële filtratieoplossing.Het maakt gebruik van een mechanisch schraperen ontwerp om automatisch te verwijderen van vaste deeltjes van de binnenkant van de filterpatroon, die een non-stop online filtering mogelijk maakt. Speciaal ontworpen voor de verwerking van media met een hoge viscositeit, kan het bestand zijn tegen een vloeistofviscositeit tot 800.000 mPa·s,met een filtractieprecisie van 50 tot 1500 micronHet bereikt een nauwkeurige zuivering van de vloeistof door verontreinigende stoffen snel met de schraper van het filteroppervlak te reinigen.uitstekend vermogen om onzuiverheden te verwijderen en perfect toepasbaar op water en alle soorten viskeuze vloeistoffen.



[ Filtratiemodus ]

De vloeistof komt via de inlaat binnen.Een veerbeladen, schijfvormige schraper drukt stevig tegen het binnenste oppervlak van het filterelement, dat aan het bovenste uiteinde rust.De vloeistof gaat door de schraper en stroomt naar buiten van het binnenste oppervlak van het filterelement;de onzuiverheden worden op dit binnenste oppervlak gevangen, terwijl de gefilterde vloeistof door de uitlaat ontsnapt.Naarmate de tijd verstrijkt,accumuleren de onzuiverheden zich geleidelijk en stijgt de druk;het filterelement wordt schoongemaakt wanneer een vooraf ingestelde drempel voor het verschil in druk wordt bereikt, of in geplande intervallen.



[ Reinigingsmodus ]

Een pneumatische cilinder drijft de schraper in een verticale beweging om het filterelement te reinigen.de onzuiverheden worden door de schraper naar de bodem van het filterhuis geduwd,waarbij onzuiverheden met een hoge dichtheid zich in de vuilverzamelkamer afzetten.Tijdens de opwaartse beweging worden de overgebleven onzuiverheden weggeschraapt en naar de bovenkant van het filterelement geduwd;Deze onzuiverheden worden dan weggespoeld door de stromende vloeistof,door de schraper gaan,terug naar het binnenste oppervlak van het filterelement en worden vervolgens weggeschraapt tijdens de volgende neerwaartse slag.Elke reinigingscyclus bestaat uit meerdere slagen;nadat het oppervlak van het filterelement is gereinigdDe filtercapaciteit wordt hersteld. De filtratie gaat ononderbroken door tijdens het reinigingsproces.



[ Afvoermodus ]

Na meerdere reinigingscycli,als de verontreinigingen zich tot een bepaald volume hebben opgehoopt,wordt de ontladingsklep periodiek geopend om de afvalvloeistof met een hoge concentratie verontreinigingen te verwijderen;indien nodigDeze onzuiverheden kunnen ook worden teruggevonden.



Filtermodel	Filter Inner Dia.	Filterhoogte	Dikte	Filtratieprecisie
HT-D219	250 mm	1000 mm	3 mm	20 micron
HT-D273	300 mm	1450 mm	4 mm
HT-D450	500 mm	1750 mm	6 mm



1) Hoogprecisie slotopening: Min. slot 20 micron.
2)Hoge automatiseringsgraad: kan continu on-line werken, zonder frequente handmatige reiniging.
3)Structuur van roestvrij staal:corrosie- en roestpreventie.
4)Geen wegwerpverbruik:bespaar kosten voor filtermedia en milieukosten.
