Hoog efficiënt flip-flow-scherm van het type banaan voor steenkool met een hoge tonnage ISO 9001

Het Banana-type flipflow-scherm is een hoogwaardige oplossing die de multi-hellingsgeometrie van schermen met variabele helling combineert met het snelle ontspanningsprincipe van flip-flow-technologie. Dit hybride ontwerp is speciaal ontworpen voor steenkoolgrootten met een hoog tonnage, waarbij het toevoermateriaal een hoog percentage fijne deeltjes en oppervlaktevocht bevat. Het zeefdek is verdeeld in meerdere fasen: een steil invoergedeelte (24°-45°) voor materiaalstroom met hoge snelheid, een middengedeelte met gemiddelde snelheid voor snelle stratificatie, en een afvoergedeelte met lage snelheid (0°-8°) voor nauwkeurige eindafmetingen. Dit "banaan"-profiel zorgt ervoor dat er tijdens het hele proces een dun materiaalbed behouden blijft, wat van cruciaal belang is om ervoor te zorgen dat fijne deeltjes (doorgaans <6 mm) snel het zeefoppervlak kunnen bereiken.

De kerntechnologie is gebaseerd op een trilsysteem met dubbele massa, waarbij een binnen- en buitenschermframe in tegengestelde lineaire heen en weer gaande bewegingen bewegen met een faseverschil van 180°. Deze relatieve beweging rekt en ontspant de flexibele polyurethaanmatten afwisselend met een frequentie van 8-16 Hz. Tijdens de expansiefase brengen de polyurethaanpanelen een projectielversnelling van maximaal 50 g (500 m/s²) rechtstreeks over op de steenkooldeeltjes. Deze intense energie overwint de kleefkrachten van vochtige materialen, waardoor kleverige steenkoollagen "knallen" en loskomen. De hoogfrequente relaxatie (meer dan 800 cycli per minuut) zorgt ervoor dat zelfs deeltjes van bijna grootte die normaal gesproken in een stijf scherm zouden blijven hangen, met kracht worden uitgeworpen omdat de vorm van de opening tijdens elke cyclus enigszins verandert. Dit systeem biedt 3 tot 4 keer de specifieke doorvoercapaciteit van conventionele trilzeven, waardoor het de industriestandaard is voor grootschalige steenkoolverwerkingsinstallaties.

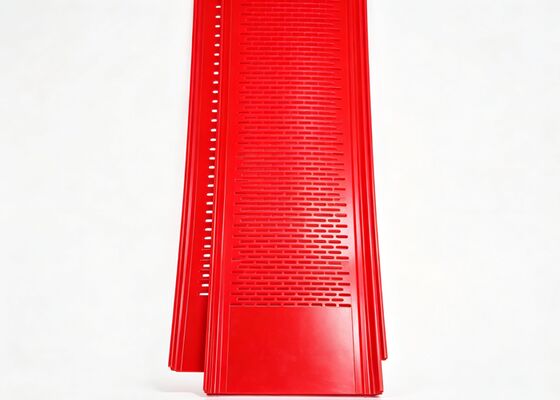

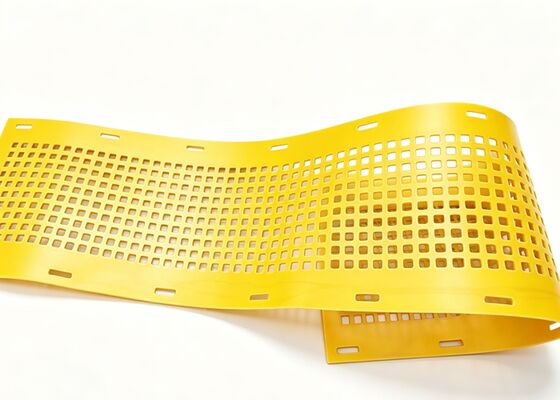

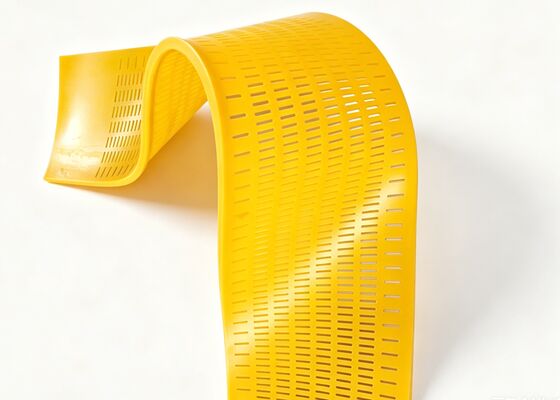

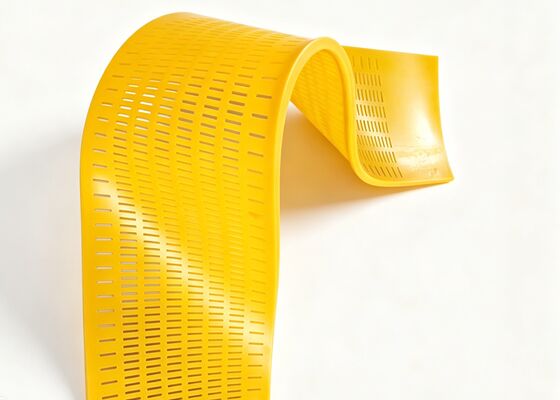

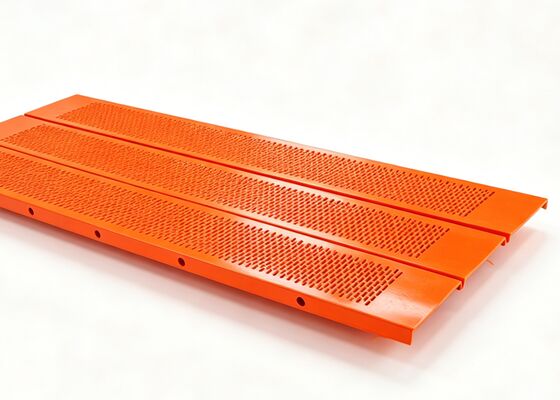

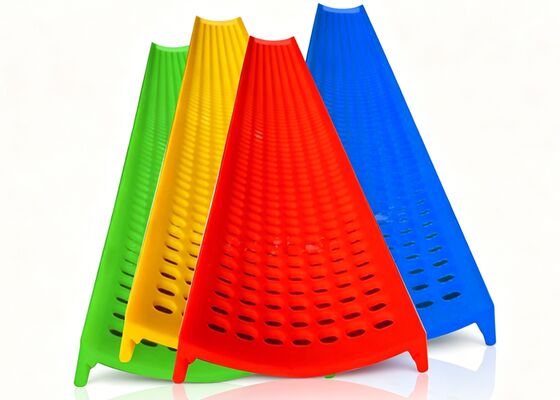

• Vervaardigd uit zeer veerkrachtig polyurethaanelastomeer
• Flipflow-matten met verbindingen behouden de elasticiteit en maatnauwkeurigheid
• Ontworpen voor zowel bout- als klemsystemen
• Compatibel met alle zeefdekken wereldwijd, ongeacht het machinemerk
• Universele pasvorm voor verschillende dekafmetingen en installatiekenmerken

Ons team

Huatao Group is een toonaangevende aanbieder van innovatieve oplossingen voor minerale apparatuur, die zich toelegt op het verbeteren van de operationele efficiëntie en productiviteit in de mijnbouw- en mineraalverwerkende industrie. We streven er altijd naar om hoge kwaliteit en klanttevredenheid te bieden en streven ernaar een vertrouwde partner voor bedrijven te worden.

HUATAO GROUP beschikt over een gespecialiseerd team dat zich toelegt op de ontwikkeling van minerale apparatuur en onderdelen. Onze primaire activiteiten omvatten trilzeven, polyurethaanschermen, rubberen zeefpanelen, minerale brekers, verrijkingsmachines en andere onderdelen van minerale apparatuur. Bovendien zijn wij gespecialiseerd in maatwerk, precisieproductie, kwaliteitsborging, after-salesondersteuning en voortdurende innovatie. Onze producten staan ​​bekend om hun duurzaamheid, efficiëntie en betrouwbaarheid. We bieden ook apparatuurinstallaties, operationele training en een breed scala aan reserveonderdelen om ervoor te zorgen dat de activiteiten van onze klanten soepel verlopen. Met geavanceerde technologie en een focus op duurzaamheid is HUATAO GROUP een toonaangevende speler in de mineraalverwerkende industrie. Als u op zoek bent naar fabrikanten van polyurethaan schermpanelen, neem dan contact met ons op voor meer informatie!

Offerteaanvraag

Vraag: Welke essentiële materiële informatie moet ik verstrekken bij het indienen van een Flip Flow Screen-offerteaanvraag?

A: Om een ​​nauwkeurige selectie en dimensionering van apparatuur te garanderen, zijn de volgende gegevens vereist:

1. Naam van het materiaal (bijvoorbeeld steenkool, ijzererts, gemeentelijk afval of compost).

2. Maximale voergrootte en analyse van de geschatte voergrootte.

3. Extern vochtgehalte (%) en of het materiaal kleverig of vezelig is.

4. Bulkdichtheid van het materiaal.

5. Vereiste scheidingsmaten (snijpunten).

6. Gewenste verwerkingscapaciteit in ton per uur (t/u).

Vraag: Waarom is een Flip Flow-scherm superieur aan een lineair trilscherm voor vochtige of plakkerige materialen?

A: Standaard lineaire schermen falen vaak vanwege "verblinding", waarbij vocht een film vormt die de gaten in het scherm bedekt. Flip Flow-schermen gebruiken een trilprincipe met dubbele massa om elastische polyurethaanmatten afwisselend uit te rekken en te ontspannen. Deze beweging creëert een projectielversnelling van 50 g die de lijmverbindingen van vochtfilms verbreekt en deeltjes van bijna grootte losmaakt, waardoor verstopping fundamenteel wordt voorkomen.

Vraag: Hoe kies ik tussen MDI en TDI polyurethaan voor mijn zeefmatten?

A: De selectie is afhankelijk van uw specifieke toepassing en omgeving:

• Geef prioriteit aan MDI voor taken met hoge slijtage en hoge impact (bijvoorbeeld ijzererts, aggregaten) of werkzaamheden in agressieve chemische (zuur/alkalische) en natte omgevingen. MDI biedt superieure duurzaamheid en een levensduur die 1,5 tot 3 keer langer is dan TDI.
• Overweeg TDI als u een hoge elasticiteit nodig heeft om kwetsbare of broze materialen (bijvoorbeeld landbouwgranen) te beschermen of als u werkt in extreme kou tot -40°C.

Vraag: Wat is de onderhoudsintensiteit van deze schermmatten en is het vervangingsproces moeilijk?

A: Polyurethaanmatten zijn ontworpen voor weinig onderhoud vanwege hun zelfreinigende eigenschappen. Moderne ontwerpen maken gebruik van boutloze bevestigingssystemen (zoals snap-fit ​​interferentiewiggen of PU-connectoren), die een absoluut glad oppervlak creëren om materiaalophoping te voorkomen. Deze systemen maken een zeer snelle vervanging mogelijk, waardoor één operator in slechts één werkuur tien vierkante meter schermoppervlak kan verwisselen

Vraag: Waarom Flip Flow in plaats van lineaire schermen?

A: Flip Flow-schermen genereren een versnelling van 50 g, waardoor de oppervlaktespanning wordt verbroken en aangekoekt materiaal wordt afgebroken, waardoor verblinding en vastzetten in materialen met een vochtgehalte tot 50% worden voorkomen.

Vraag: MDI versus TDI: welke moet ik kiezen?

A: Gebruik MDI voor zware mijnbouw met hoge slijtage (ertsen/aggregaten), omdat het 1,5 tot 3x langer meegaat. Gebruik TDI voor landbouw of extreme kou (tot -40°C) waar flexibiliteit prioriteit heeft.

Vraag: Hoe lang duurt het om schermmatten te vervangen?

A: Met behulp van boutloze bevestigingssystemen kan één operator in slechts één uur 10 vierkante meter schermoppervlak vervangen.

Vraag: Kan ik de vorm van het diafragma aanpassen?

EEN: Ja. Opties omvatten vierkante, ronde, langwerpige en gespecialiseerde boemerang- of pindavormen die zijn ontworpen om ingeklemde deeltjes uit te werpen
