Spiegeloppervlak koelrol voor BOPP en BOPET filmproductielijn

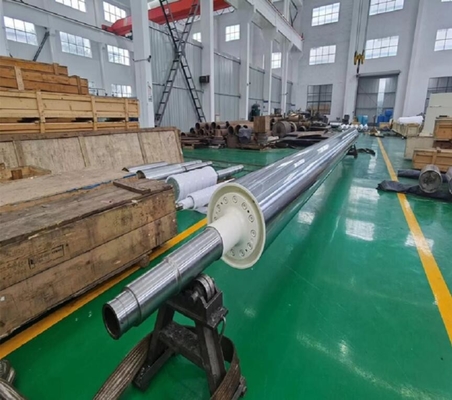

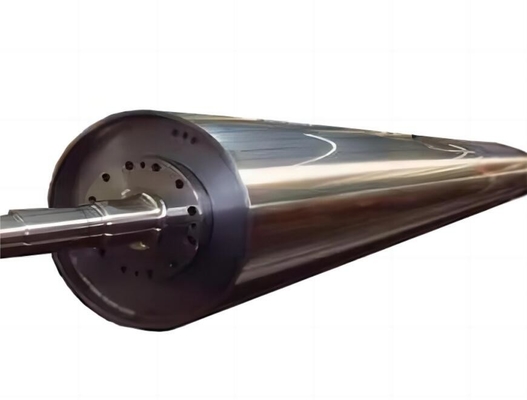

Koelrol voor BOPP/BOPET-filmproductielijn

Op dit moment is de interne structuur van de warmteoverdraaier verdeeld in een dubbellagige enkelstroominstelling en een dubbellagige dubbelstroominstelling.Het interne medium is water of warmteoverdraagende olieDe interne structuren van deze twee soorten zijn verschillend, en de productieprocessen zijn ook verschillend.

1. Interne structuur van de uitgebreide warmteoverdrachtrol: deze warmteoverdrachtkoelrol bestaat uit een buitenste, een binnenste en een spiraalvormige scharnier op de binnenste schal.Water of thermische olie circuleert van de buis naar de interne thermische buis met één stroomDe andere zijkant verwijdert de warmte om het zuurstofdoel te bereiken.

2. Interne structuur van een warmtegeleidende dubbellagige warmtegeleidende rol met dubbele stroom: dit model van warmtegeleidende koelrol bestaat uit een buitenste behuizing,een binnenste schelp en een spiraalvormige buffer op de binnenste schelpDaarom, in tegenstelling tot het bovenstaande, deze warmte geleidende roller neemt een dubbel-laag dubbel stroom.Water of thermische olie circuleert van de leiding naar de warmteoverdracht door de interne stroomDe dubbele efficiëntie is hoog, het productieproces complex en de kosten hoog.

Productparameters

constructie met dubbele schelpen
Inwendige en buitenste buis van S355 (Q345B)
Stroomsysteem: kanalen tussen de binnenste en de buitenste buis, gescheiden door gesolde leidende spiraals
Constructie van schijven/assen: verkleinde en gelaste assen en zijdiscs van Q345B
Rolleroppervlak: gechroomde, keramische coating

Statische en dynamische vereisten en toleranties: cilindervorm ≤ 0,1 mm, afwijkende afwijkingen ≤ 0,1 mm, dynamisch balanceren G2.5
